偶然性と必然性の融合から生まれる予測不可能性
Unique shapes created by chance

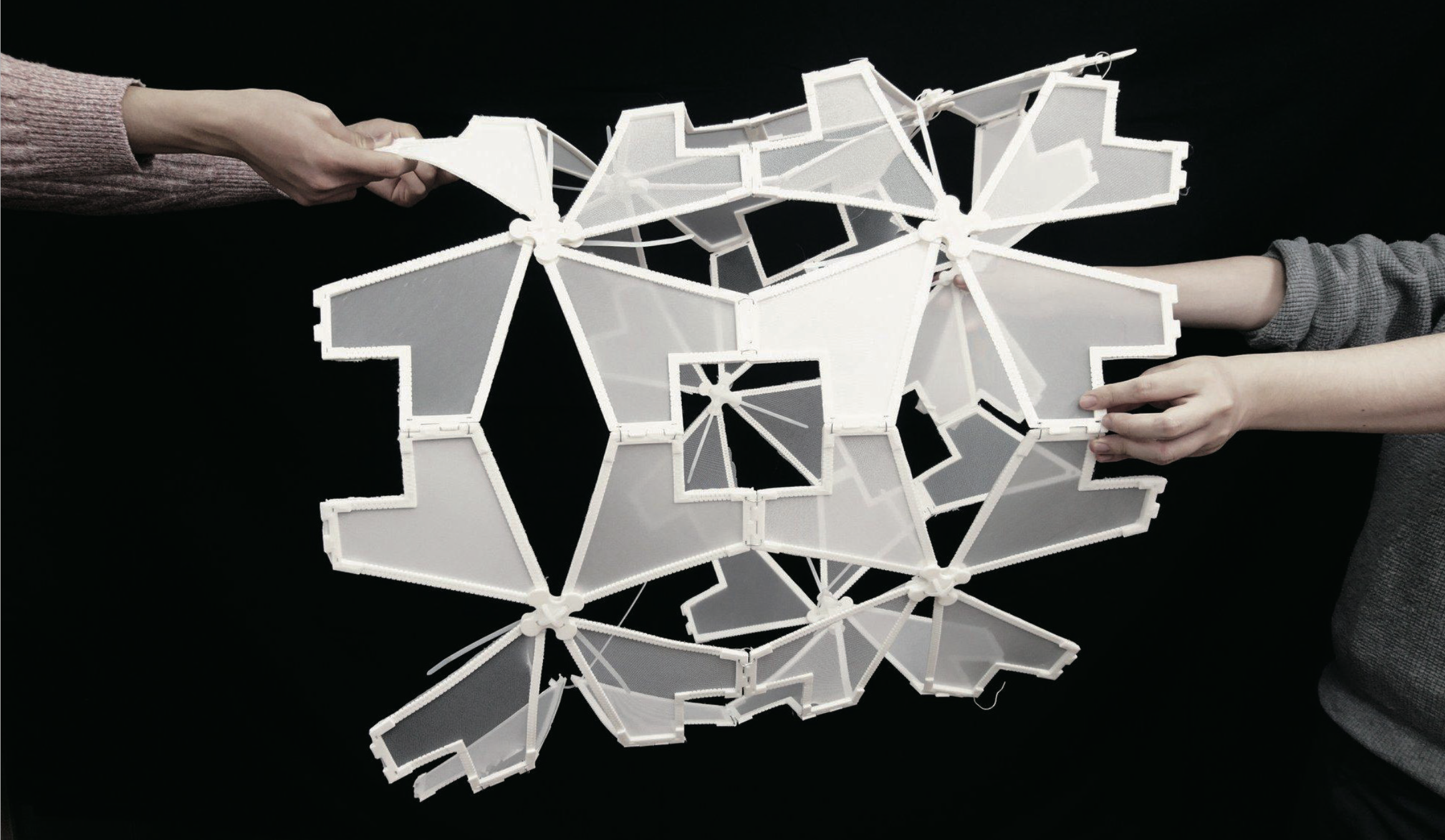

布に樹脂を直接 3D プリントし、桜の花びらの形をしたユニットを作成した。組み合わせると蛇腹のように折り畳みができる幾何学形状になっており、屋上での容易な組み立てを実現したパビリオン製作プロジェクトである。
Resin was 3D printed directly onto fabric to create a unit in the shape of cherry blossom petals. When combined, the geometric shape of the pavilion can be folded like a bellows, making this pavilion production project easy to assemble on the rooftop.

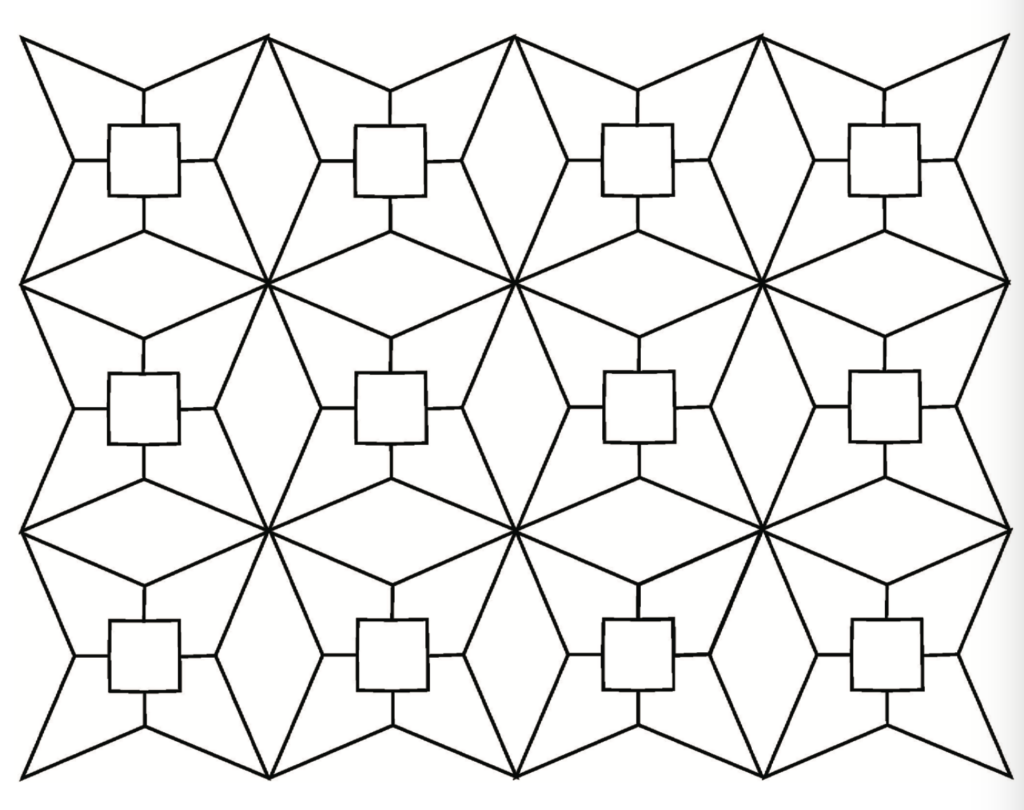

折り紙構造への挑戦
設置場所のビルには、屋上にいくためのエレベーターがなく、持ち運びが容易であることが
条件としてあげられた。そこで布に樹脂を 3D プリントする軽量で折り畳みができるパビリオンを計画した。また 4 月に開催されるため桜をモチーフにし、桜の花びらの形状を活かした折り紙構造を発案した。
The Challenge of Origami Structure
The building where the structure was to be installed did not have an elevator to go to the rooftop, so it had to be easy to transport.
The building where the pavilion was to be installed did not have an elevator to go up to the roof. Therefore, a lightweight, foldable pavilion was planned by 3D printing resin on fabric. Since the event was to be held in April, we used cherry blossoms as a motif and came up with an origami structure that utilized the shape of cherry blossom petals.

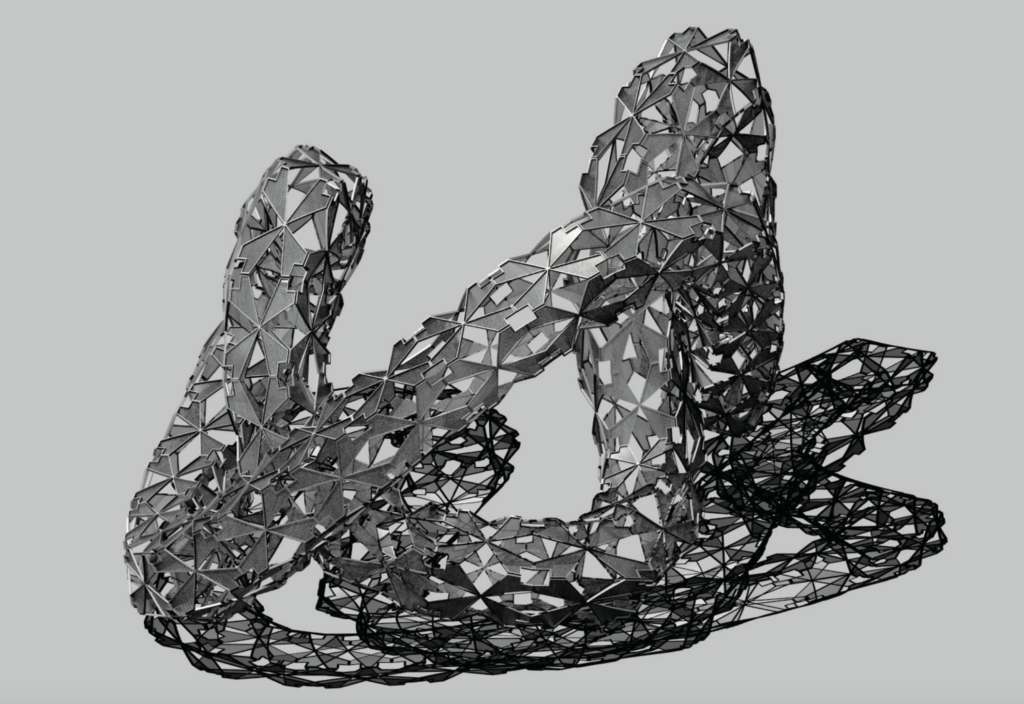

パラメトリックモデリング
ユニットを繋げてチューブ状にし、全体の形状を構成する。屋上に設置するという条件から、重心の高さや全体のひろがりを目的関数とした遺伝的アルゴリズムを用いて最適な形態を抽出し、軽量なパビリオンでありながら風に飛ばされにくい形態を実現した。抽出された中から実作する案を決定する段階では、デザイン性、実現可能性、経済性等を考慮した。
Parametric Modeling
The units are connected to form a tube-like structure to form the overall shape. Given the condition that the pavilion would be installed on a rooftop, the optimal form was extracted using a genetic algorithm with the height of the center of gravity and the overall expanse as objective functions, to create a lightweight pavilion that is not easily blown away by the wind. Design, feasibility, and economic efficiency were taken into consideration in the stage of deciding which of the extracted forms would be used for the actual pavilion.

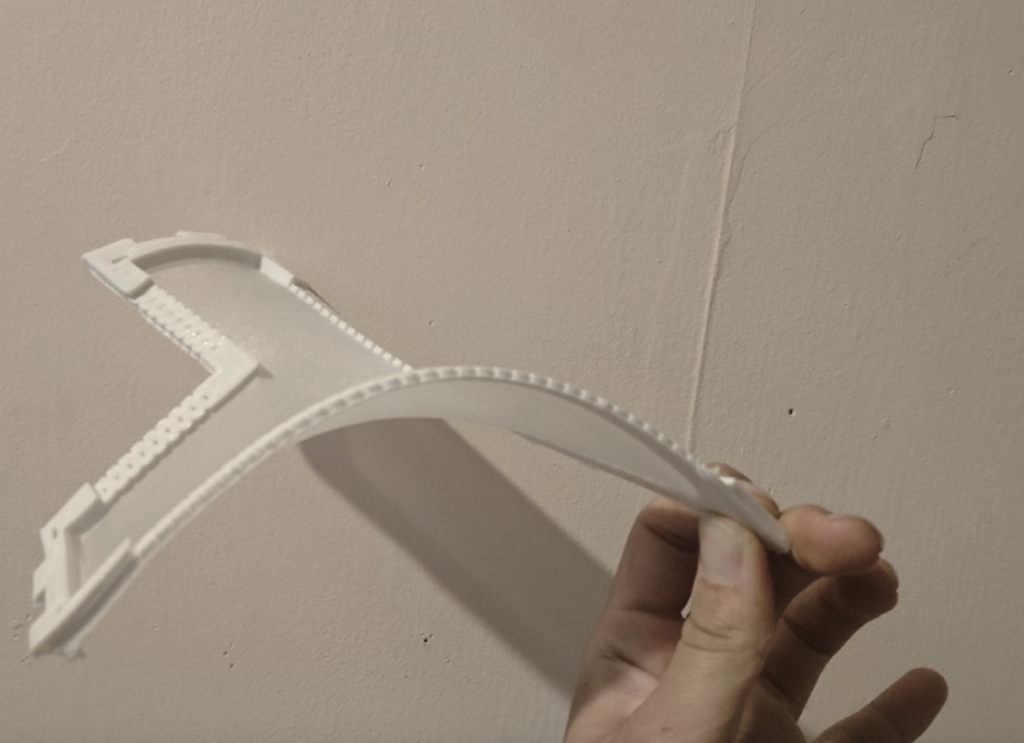

4Dプリンティング

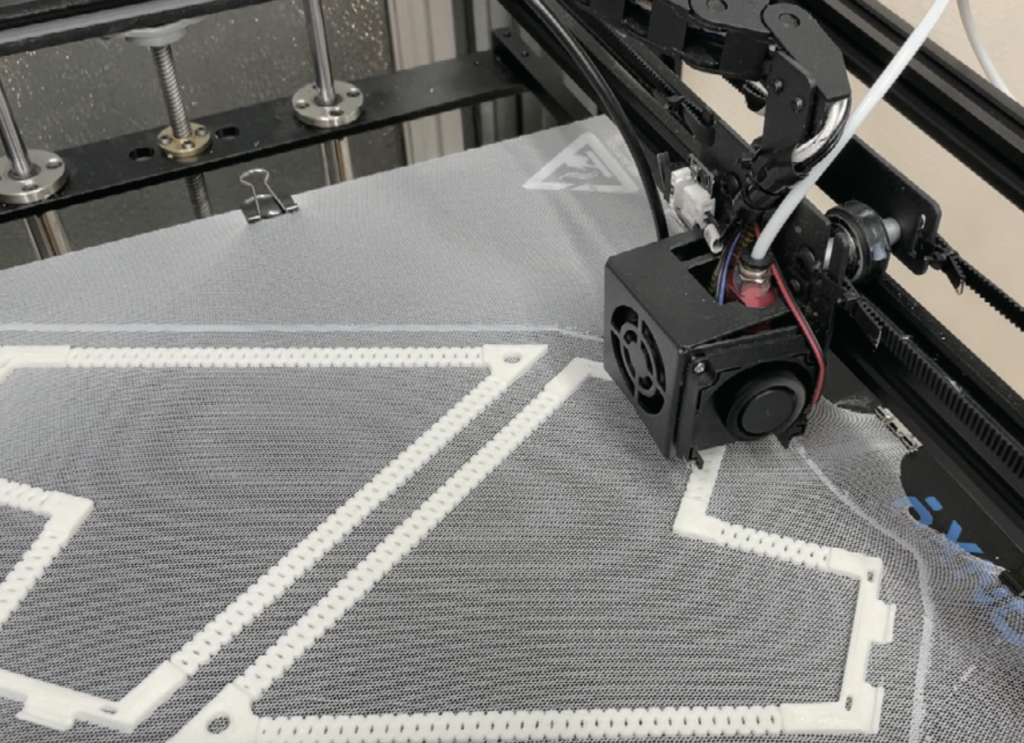

布に張力を与えて3Dプリントすることで可変性のあるユニットを開発し、チューブにうねりをもたらせた。
4D Printing
Variable units were developed by 3D printing fabric under tension to bring undulation to the tubing.

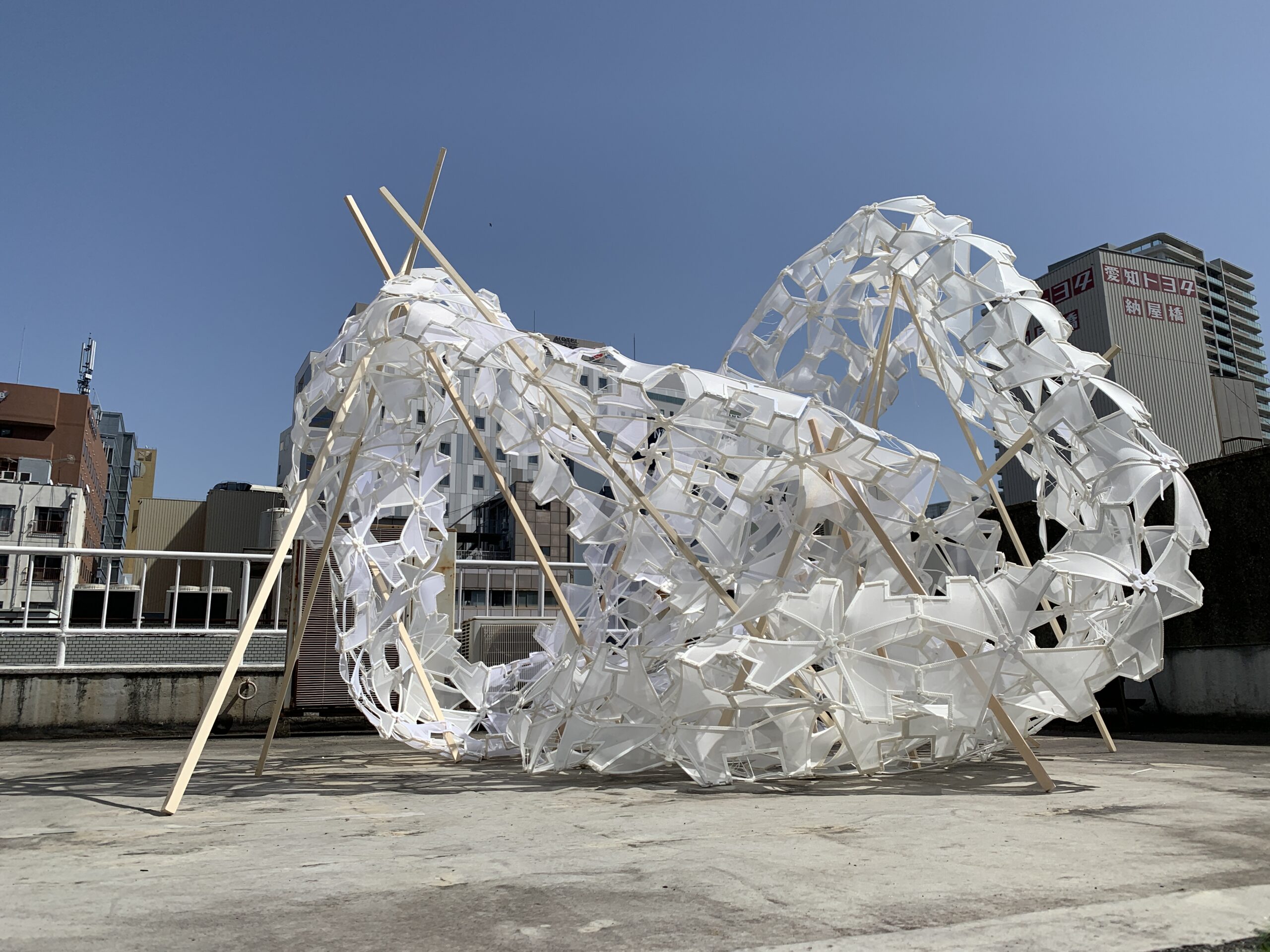

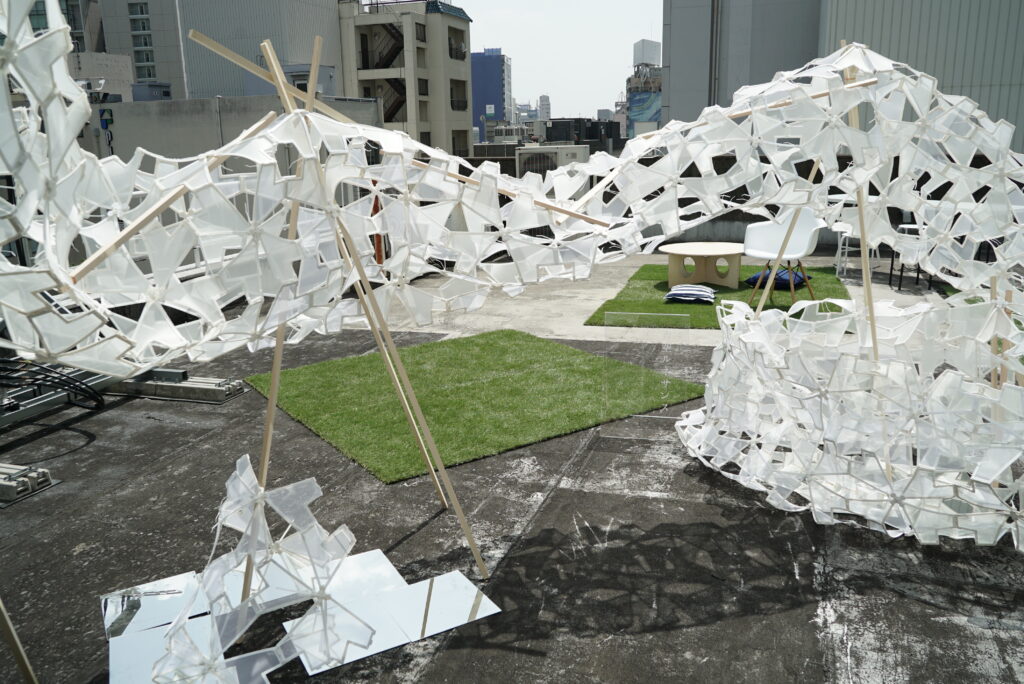

光と影が美しいパビリオンとなった。
This is a beautiful pavilion of light and shadow.
プロジェクト名称：Fablossom
場所：愛知県名古屋市
期間：2020.12 – 2021.04
担当者：池本 祥子、近藤 広隆、田住 梓、西村 隆登、河内 駿、七原 宇紀
キーワード：Grasshopper , 最適化 , カーフベンディング ,4D プリント
プロジェクトタイプ：パビリオン
コラボ： 篠元 貴之 (rhymedesign), 青空ルネサンス
Project Name: Fablossom
Location：Nagoya City, Aichi Prefecture
Period: 2020.12 – 2021.04
Project members:Shoko Ikemoto, Hirotaka Kondo, Azusa Tazumi, Takato Nishimura, Shun Kawachi, Yuki Nanahara
Keywords:Grasshopper , optimization , calf bending ,4D printing
Project Type：Pavilion
Collaboration： Takayuki Shinomoto (rhymedesign), Aozora Renaissance
